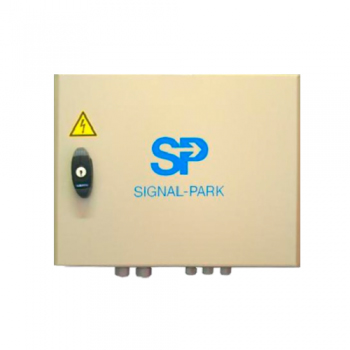

Концентратор с источником питания SP2-210, 220

Концентраторы обеспечивают:

  • Сбор информации с датчиков о наличии автомобиля на парковочном месте;
  • Передачу информации на цифровые табло числа свободных мест;
  • Питание датчиков и табло от встроенного источника питания 48В.

Концентратор SP2-210 работает в составе системы с компьютером, концентратор SP2-220 может обеспечивать off-line режим работы системы (до 240 устройств).

 Концентратор имеет LCD дисплей (2 строки по 16 символов), процессор 8 бит с FLASH памятью.

 Имеется возможность измерения и передачи в программное обеспечение температуры внутри корпуса, напряжения и тока источника питания устройств.

Технические характеристики

Напряжение питания номинальное
48 В постоянного тока
Выходное напряжение для питания устройств
48,0 В постоянного тока
Ток выходного напряжения макс.
10А
Интерфейс (шина устройств)
RS-485
Интерфейс (шина концентраторов)
RS-422
Габаритные размеры (ДхВхШ)
400х300х150 мм
Вес
7,6 кг
Рабочая температура
-25…+55 град С
Влажность
5-95% без конденс
Степень защиты
IP66
Температура хранения
-40…+85 град С

Концентратор имеет два типа шин данных:

  • шину концентраторов (для подключения одного или нескольких концентраторов к компьютеру)
  • шину устройств (для подключения к концентратору датчиков и табло).

Шина концентраторов
Шина устройств
Интерфейс
RS-422 (4хпров RS-485)
RS-422
Число проводов в шине
4
2
Передача
дуплекс
полудуплес
Скорость передачи
2400-115200 бит/с
2400- 38400 бит/с
Максимальная длина
1200 м
1200 м
Максимальное к-во устройств
64 (20)
256 (2
